管网多普勒流量计怎么用：原理、安装与选型要点

       排水管网的流量测量，多普勒法是目前井下场景最主流的技术路线。它不用在管道里加阻流件，传感器贴壁安装就能测，这对满管、非满管交替、淤积风险高的污水管网非常友好。这篇讲清多普勒流量计的原理边界和安装要点，并以山东雷穹电子 LQ-GSW2 管网流量监测系统、LQ-L1S1 多普勒流速传感器为例给出选型对照。

原理与能力边界

       声学多普勒的原理是：探头向水体发射 2MHz 声波，水中悬浮颗粒反射的回波频率随流速偏移，仪器据此反算流速。LQ-L1S1 的量程是 0～+6m/s，精度 ±1.0%±1cm/s；水位量程 0.03～5m（可定制 10m），精度 0.3%±0.5cm；水温 -10～60℃ ±1℃。瞬时流量 0～99.99m³/s，累计流量 0.1～999999m³。要理解它的边界：多普勒测的是探头前方的流速剖面，水体里必须有足够的反射体（悬浮物），特别干净的清水反而信号弱；探头有 6.5～7cm 盲区，水位低于盲区时数据精度下降。

两个形态：分体系统与单传感器

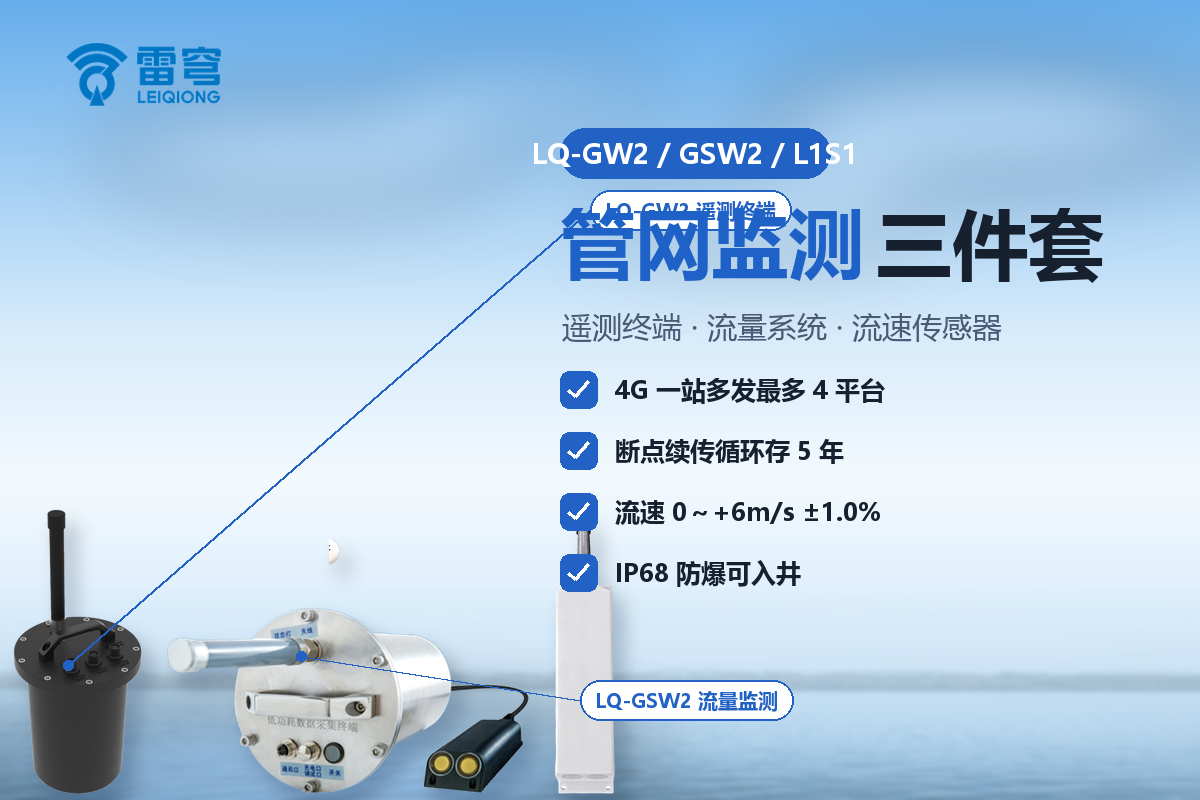

       LQ-GSW2 是面向排水管网项目的完整形态：不锈钢采集终端装在窨井壁，多普勒探头投在管底，4G 或 NB-IoT 直传平台，内置电池连续工作 180 天、可拓展容量，一键开机免配置，云平台历史数据查询大于 3 年、报表可导出 EXCEL。LQ-L1S1 则是单传感器形态，DC10～15V 供电，输出标准信号，适合已有采集器或 RTU 的项目挂接。已有管网遥测终端的，选 L1S1；从零建点、要整体交付的，选 GSW2 一套到位。

安装五要点

第一，淹没深度：传感器要保证在最低水位以下 20cm，半暴露会出现虚假数据。

第二，方向：发射面必须迎流安装，装反了测不到正常流速。

第三，底质：避开淤泥和石子，水草多的管段加装格栅防缠绕。

第四，异常值处理：出现 2m/s 以上的异常大数，通常是探头被遮挡或半暴露，可在平台侧按水位联动屏蔽。

第五，线缆：通气管不能折伤，否则影响水位测量；信号线做好防雷，电源避开变频器干扰。

与遥测终端的配合

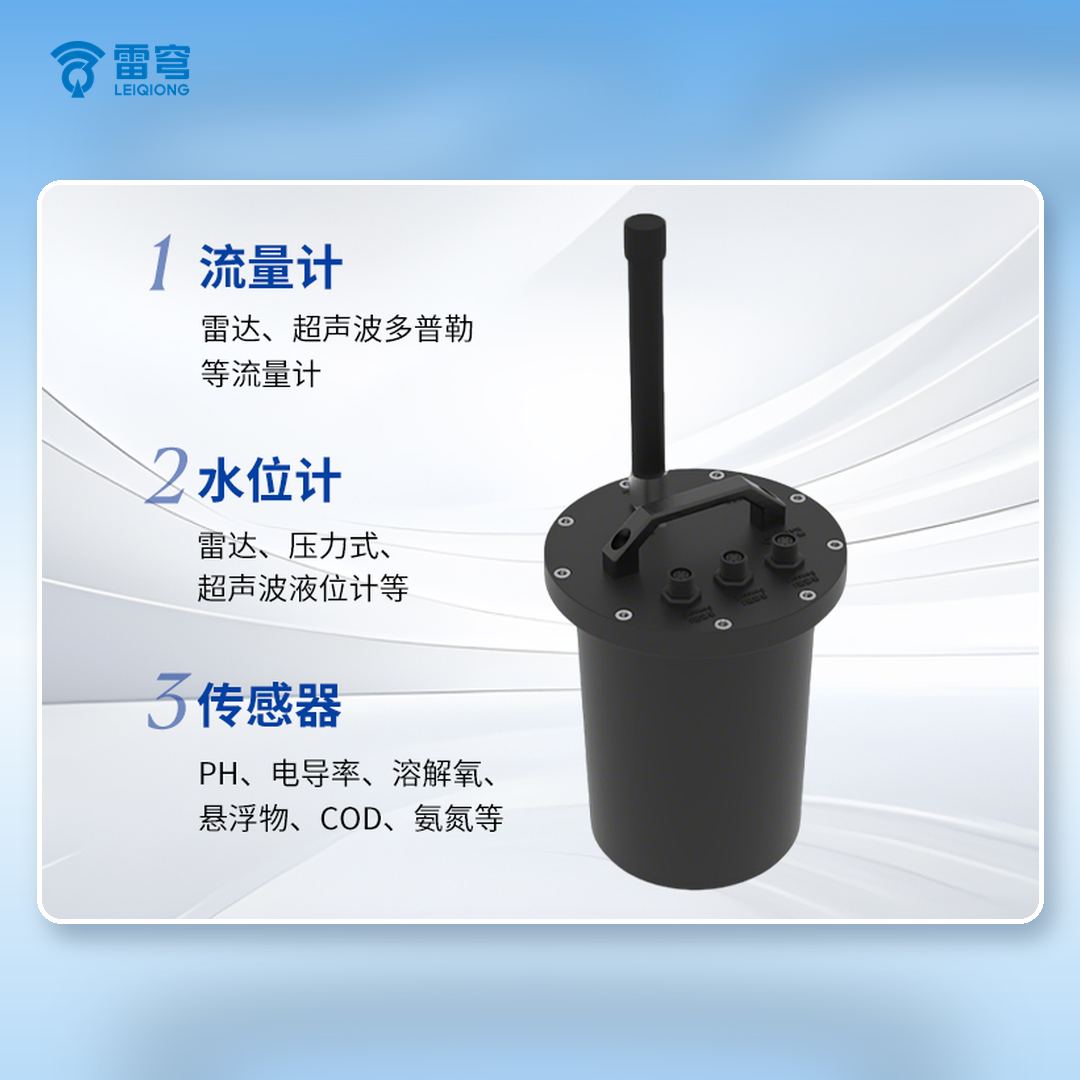

       多普勒流量计解决"测得到"，管网遥测终端解决"传得出"。LQ-GW2 的 3 路 RS485 可以同时挂接多普勒流量计、压力计和水质传感器，断点续传保证井下数据不丢，一站多发满足多平台报送。一个标准的 DMA 分区计量点，通常就是一台 GW2 加一支多普勒传感器加一支压力计的组合。

       延伸阅读：终端侧的采集与上报设计，见《管网遥测终端怎么选：从 LQ-GW2 看供水管网的采集与上报》

常见问题：

问：满管和非满管都能测吗？ 答：可以。多普勒法对非满管工况友好，低水位时注意保证传感器淹没在最低水位以下 20cm 即可。

问：清水池能测吗？ 答：多普勒依赖悬浮颗粒反射，清水信号弱，这类场景建议改用电磁流量计或时差法，选型前先说明水质。

问：传感器能泡在污水里多久？ 答：探头为高防水等级结构设计，配合格栅防缠绕可长期井下运行；GSW2 整机内置电池可连续工作 180 天，到期或按平台电量提示维护。
