光伏电站检测的四道关卡：到货、安装、验收、运维

       光伏电站检测如果只在验收时做一次，等于只检查了最后一环。组件的质量问题在到货时就可能存在，安装环节会新增损伤，运行期还会持续衰减。把检测拆成四道关卡，每道关卡明确测什么、用什么测，质量风险才能逐环拦截。山东雷穹电子按这条流程线配置检测设备，本文逐关说明。

第一道关卡：到货检——拦住出厂与运输问题

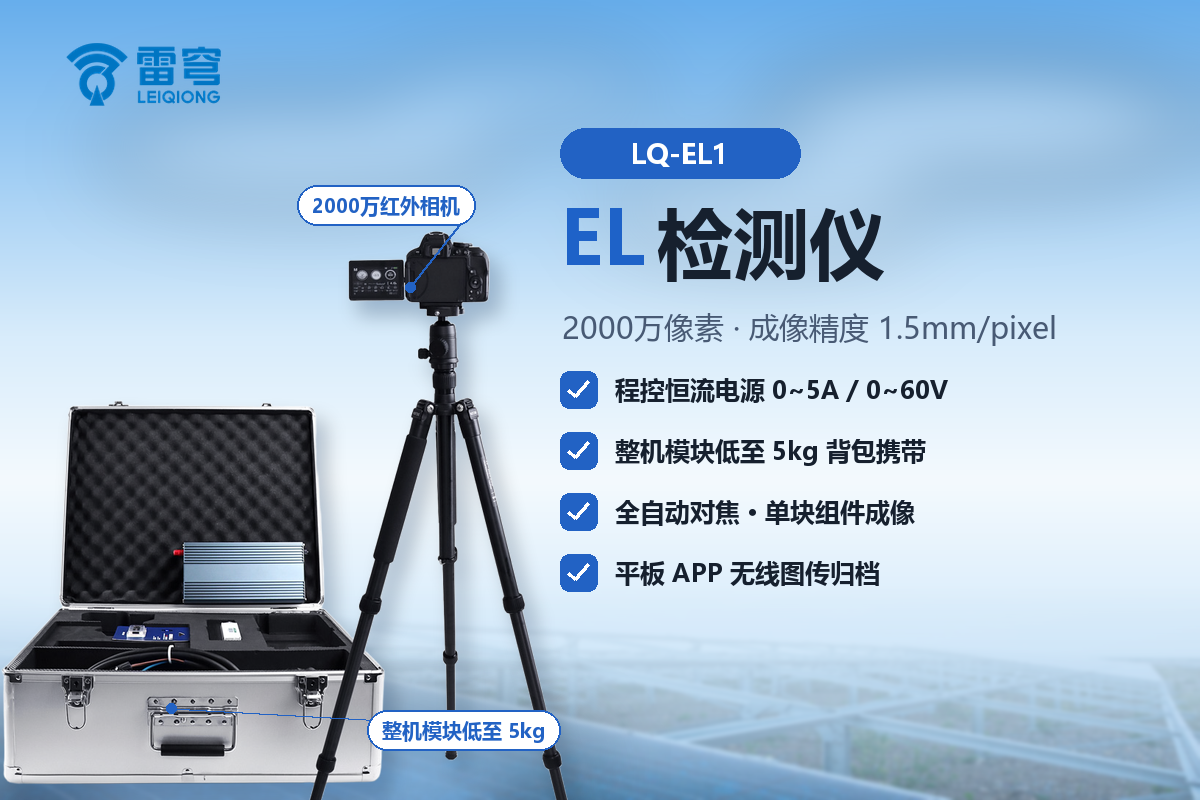

       组件到场，先做内部缺陷抽检。EL 检测此时是主力：LQ-EL1（2000 万像素、精度 1.5mm/pixel、整机模块低至 5kg 背包携带）适合仓库与到货点的灵活抽检；批量大的配 LQ-AS2 便携式EL暗室解决白天检测的遮光问题。到货检抓的是隐裂、黑心、虚焊这类出厂与运输损伤，这时候发现问题，追责与退换都有图像依据。

第二道关卡：安装后——拦住施工损伤

       支架上组件装完，搬运、搬扳手、踩踏都可能造成新的隐裂。这个节点用 LQ-EL2 / LQ-EL3：检测面积 4000×2000mm 覆盖大尺寸组件，十字激光定位仪快速定位支架上组件位置，检测速度 1～30s 可调，单次可检测 300～500 块光伏板，储能电源（EL2 为 10.4AH、EL3 为 28.3AH）现场无需接电。EL2/EL3 还可在 5A 弱电流下呈现清晰隐裂成像，弱电流下缺陷暗区边界更易显现。

第三道关卡：验收——电性能与内部缺陷一起交

       竣工验收要两份证据：一份是 EL 图像证明组件内部无缺陷，一份是电性能测试证明功率达标。电性能对应 IV 测试线：LQ-IV1 手持式iv测试仪测开路电压、短路电流、最大功率，电压 400V、电流 20A，覆盖 1000W 组件；组串与方阵级别用 LQ-IV2 便携式iv测试仪，电压 1500V、电流 30A，可测 30kW。高电压规格组件的 EL 激发，配 LQ-150050 EL测试电源（0～1500V/0～5A）。

第四道关卡：运维——按事件与周期进场

       运行期的检测由两类事件触发：自然灾害（冰雹、大风）后排查新增隐裂；发电量异常衰减时排查组件老化。巡检用 EL2/EL3 随车移动，三防拉杆箱运输、一人完成整个项目；常年在线的环境数据（辐照、组件温度）交给 LQ-WQX8B 分布式光伏环境监测仪，做效率归因的输入。

       四道关卡共用一套质保口径：1 年质保、24H 响应、72H 故障解决方案、备品备件协调。设备清单按电站规模裁剪，小电站 EL1 加 IV1 即可覆盖前三关，大电站再上 EL2/EL3 与 IV2。

       延伸阅读：环境与组件的分工，见《光伏环境检测仪的两组设备：环境监测配站，EL 检测配仪》。

常见问题：

问：光伏电站检测必须同时配 EL 和 IV 吗？

答：两类设备回答的问题不同：EL 看内部缺陷成像，IV 测电性能参数。验收环节通常两份证据都要；到货抽检以 EL 为主，运行排查视问题性质选用。

问：山地电站设备运输方便吗？

答：LQ-EL1 整机模块低至 5kg、背包携带，适合山地、屋顶等转场多的现场；EL2/EL3 为三防拉杆箱，适合随车巡检。

问：到货检抽检比例怎么定？

答：抽检比例按采购合同与验收规范约定，设备侧不做限定。LQ-EL1 单块组件成像检测，配合 LQ-AS2 便携式EL暗室可在仓库连续作业，具体抽检方案由采购方质检流程确定。
