大坝、桥梁、滑坡体这类监测对象有个共同点：位移是缓慢发生的，人在现场看不出变化，但一旦超限，留给反应的时间很短。gnss监测预警系统 要解决的就是把这种缓慢变化变成可量化、可报警的数据。
它不是一个单台设备，是三层结构叠起来的。
一、第一层：测点上的传感器

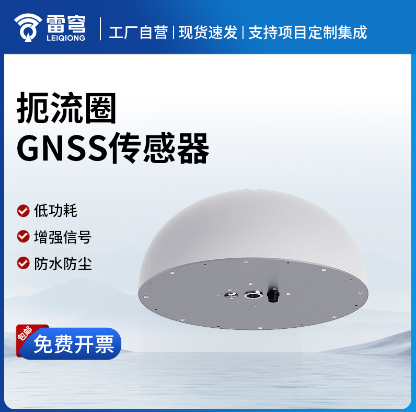

测点位置装的是 GNSS 传感器，比如 LQ-GS1。它的工作方式是接收卫星信号，通过差分 RTK 技术解算测点的位置变化。
几个关键指标：
静态精度（差分模式）：水平方向 ±(2.5mm+1ppm)，垂直方向 ±(5mm+1ppm)
供电与功耗：DC10~15V，0.25W
天线：采用扼流圈天线与磁性吸波材料，作用是降低多径效应
通信协议：Modbus-RTU，支持设备端离线解算位移量，以及位移的垂直与水平方向
差分数据：支持 RTCM3
尺寸与环境：直径 360mm、高 163mm；工作环境 -40℃+85℃，0%RH95%RH（无凝露）
这里的"毫米级"是差分模式下的静态精度，前提是基准站与监测站的相对关系、电磁环境都符合要求——这一点后面还会说到。
二、第二层：把测点变成能独立工作的测站
传感器本身只是测点。要让它长期在野外无人值守地跑，需要供电、通讯和本地处理能力，这就是 LQ-WY1 这一层做的事。
供电：30W 太阳能板 + 20AH 电池。功耗上，传感器加 LORA 是 0.6W，加上数据上传是 0.96W。这个功耗水平意味着野外连续阴雨天的续航压力相对可控。
通讯：支持 4G、无线网桥、WiFi、以太网等多种传输方式；测站支持 TCP、HTTP、UDP 直传客户平台。
本地能力：这是比较有实用价值的一条——支持独立工作模式，也就是不依赖云平台的情况下，依然可以实现位移报警、位移量输出、位移角度输出。
为什么这条重要：野外监测最怕断网。如果所有判断都靠云平台，网络一断，报警链路就断了。本地能独立判断并报警，等于给系统留了一条不依赖网络的底线。
采集器方面，支持现场 RS485 输出 ASCII 数据格式，也支持现场添加 RS485 Modbus-RTU 环境传感器——也就是说测站可以顺带接入环境量，内置式 4G FPC 天线则省掉了外接天线的麻烦。
三、第三层：云平台与预警
数据汇总到云平台之后，做的是趋势判断和多点联动。LQ-WY1 的云平台支持平台转发（TCP、HTTP），支持 3D 数据查看，可以直观看到观测点的位移方向与变化量。
3D 查看这件事看起来是展示功能，实际用起来影响判断效率：位移是三维的，只看单个方向的数值变化，容易漏掉位移方向上的改变。
四、整套系统里最容易被忽略的约束：基线距离
预警系统的精度上限，很大程度取决于基准站和监测站怎么布。
安装要求里写得很明确：基线距离推荐小于 500 米，最大不超过 2KM，并且尽量同海拔安装。
原因在注意事项里也点了出来——GNSS 位移监测依赖基准站和监测站的相对关系及电磁环境。基线过长时，受电磁环境和地形影响，精度会明显下降。原文的说法是：基线超过 2KM 甚至 10KM 的情况下，位移精度可能降低至 10 厘米级别，这对位移监测来说是无效的。
换句话说，如果监测对象跨度很大，不能简单地把基准站放在一端、监测站放到几公里外，而要考虑分段布设、增加基准站，或者改用其他监测手段。
五、还有几条安装上的硬要求
基准站与测量站周围不能有高大建筑物，无法避免时应远离至少 20 米以上
基准站与测量站之间尽量可视，无法完全可视也要避免高墙、建筑物遮挡
应保证卫星天线在 20 米内是最高点
安装底座必须牢固，避免因风导致精度下降
数传天线、LORA 天线高度不能高于测量天线，并尽量远离测量天线
这几条不属于"调参能救回来"的问题，是选址阶段就要满足的条件。装完再发现天线被遮挡，基本只能挪位置。
六、采购时该问清楚的四个问题
监测对象跨度多大？直接决定基准站数量与布点方案
现场有没有稳定网络？没有的话，独立工作模式是不是必需项
数据最终接到哪里？是自建平台还是对接已有平台，关系到协议对接
供电条件如何？太阳能板朝向和连续阴雨天数是续航设计的输入
